Nâng cấp hệ thống điều khiển bảo vệ trạm biến áp 500kV Pleiku và một số trạm 220kV

17/06/2021 - 10:07 (GMT+7)

Nhằm nâng cao hiệu quả vận hành, hiện đại hóa lưới điện truyền tải, Công ty Truyền tải điện 3 (PTC 3) đã triển khai nâng cấp hệ thống điều khiển bảo vệ trạm biến áp (kiểu điều khiển truyền thống) thành hệ thống tự động hóa đối với trạm biến áp 500kV Pleiku, trạm 220kV Krông Búk, 220kV Quy Nhơn, 220kV Bảo Lộc.

Theo PTC 3, hệ thống điều khiển các trạm biến áp được lắp đặt đồng thời trong quá trình xây dựng trạm biến áp và đưa vào vận hành từ nhiều năm trước đây như: TBA 500kV Pleiku năm 1994, TBA 220kV Krông Búk năm 1999, TBA 220kV Quy Nhơn năm 1994, TBA 220kV Bảo Lộc năm 2001. Các thiết bị 500kV, 220kV, 110kV lắp đặt ngoài trời, thiết bị 22kV lắp đặt trong nhà và các tủ bảng điều khiển, bảo vệ rơ le, thông tin liên lạc và SCADA,..., được lắp đặt trong nhà điều hành. Hệ thống điều khiển của trạm theo kiểu truyền thống bao gồm các tủ điều khiển bảo vệ được lắp đặt trong nhà điều hành trạm.

Qua nhiều giai đoạn mở rộng, lắp đặt thêm ngăn lộ, hệ thống rơ le bảo vệ bao gồm nhiều chủng loại thiết bị của nhiều hãng sản xuất khác nhau (Siemens, Areva, SEL, ABB…). Hệ thống Scada kết nối với các cấp điều độ gặp nhiều khó khăn trong công tác vận hành vì thiếu sự đồng bộ giữa các thiết bị, thiếu thông tin điều khiển và bảo vệ cần thiết, thiếu một số thông tin đo lường trong vận hành. Đến nay, một số rơle bảo vệ đã cũ, kém tin cậy và lạc hậu so với yêu cầu quản lý vận hành và không đáp ứng các quy định mới của Tập đoàn Điện lực Việt Nam.

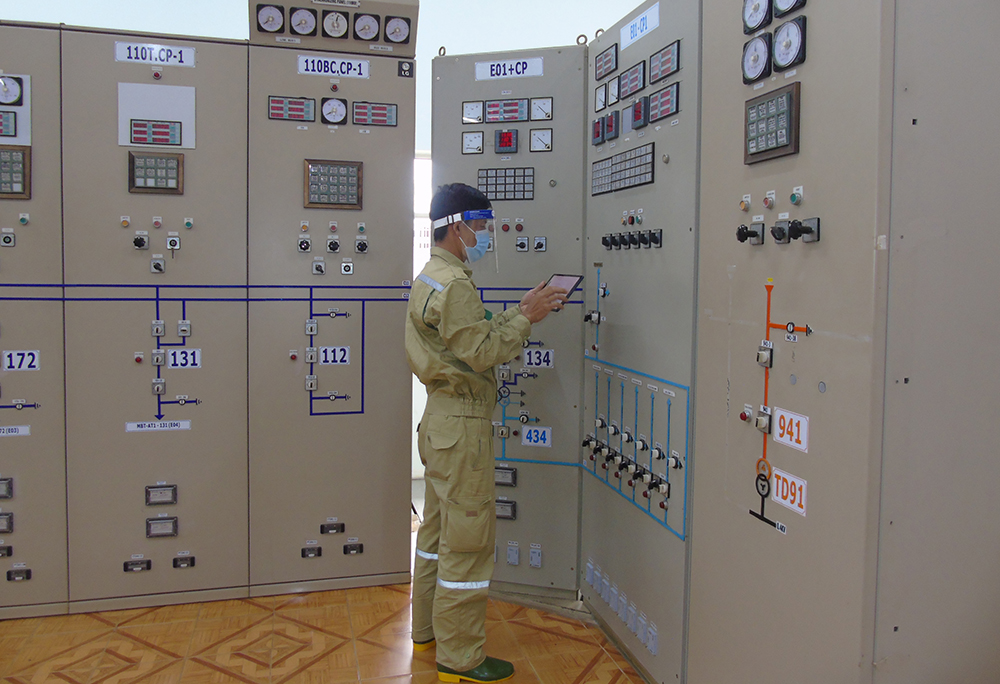

Nhân viên vận hành TBA 220kV Bảo Lộc ghi thông số bằng IPAD tại phòng điều hành hiện hữu

Do đó, để đáp ứng yêu cầu cấp thiết hiện nay, việc nâng cấp hệ thống điều khiển giám sát hiện có nhằm đáp ứng nhu cầu về độ tin cậy, an toàn, chất lượng điện, tiết kiệm năng lượng, đồng thời là nền tảng cho việc phát triển thành mô hình trạm không người trực, là tiền đề cho phát triển hình thành hệ thống lưới điện thông minh (Smart grid) trong thời gian tới.

Hệ thống điều khiển bảo vệ đo lường trang bị trong giai đoạn này đáp ứng kết nối với hệ thống hiện hữu và tuân thủ theo các qui định, tiêu chuẩn hiện hành với quy mô gồm: hệ thống điều khiển sẽ trang bị mới hệ thống điều khiển máy tính lắp đặt trong trạm theo cấu hình mạng LAN đơn thay thế cho hệ thống điều khiển truyền thống. Hệ thống điều khiển trang bị mới đảm bảo kết nối tín hiệu Scada tới các trung tâm điều khiển và kết nối tín hiệu giám sát về tổ thao tác lưu động phù hợp với phương thức điều khiển xa và vận hành không người trực.

Hệ thống rơ le bảo vệ sẽ thay thế, bổ sung các rơ le bảo vệ mới theo chuẩn giao tiếp IEC 61850, phù hợp với các qui định hiện hành của EVN và EVNNPT.  Hệ thống thông tin và SCADA sẽ thực hiện trang bị đầy đủ các cổng kép Gateway truyền tín hiệu SCADA đến các cấp điều độ.

Phần xây dựng, sẽ xây dựng mới các nhà Bay-housing (BH) ngoài trời để lắp đặt tủ điều khiển và bảo vệ mới; Bố trí lại tủ bảng điều khiển bảo vệ trong nhà điều khiển và thực hiện cải tạo lại hệ thống mương cáp trong nhà, ngoài trời để dẫn cáp vào các nhà điều khiển xây mới.

Về phòng cháy chữa cháy, khi dự án đưa vào vận hành với mô hình vận hành trạm không người trực thì hệ thống PCCC sẽ được giám sát và điều khiển từ xa đáp ứng yêu cầu có thể điều khiển dập tắt sự cố cháy nổ tại chỗ.

Ông Huỳnh Quang Thịnh – Trưởng phòng Kỹ thuật (PTC3) cho biết: Tính đến nay, các trạm biến áp 500kV Pleiku, 220kV Krông Búk, 220kV Quy Nhơn, 220kV Bảo Lộc đang được gấp rút hoàn thành nâng cấp hệ thống điều khiển bảo vệ các trạm biến áp. Đặc biệt, sau khi hoàn thành nâng cấp dễ dàng chuyển đổi phương thức vận hành trạm theo mô hình trạm không người trực nhằm giảm thiểu số lượng nhân viên quản lý vận hành, đáp ứng yêu cầu thực hiện cuộc cách mạng công nghệ lần thứ 4 và chuyển đổi số.

Công trình “Nâng cấp hệ thống điều khiển bảo vệ các trạm biến áp 500kV Pleiku, 220kV Krông Búk, 220kV Quy Nhơn, 220kV Bảo Lộc”:

- Do EVNNPT làm chủ đầu tư;

- Ban QLDA các công trình điện miền Trung quản lý điều hành dự án;

- PTC 3 giám sát thi công và tiếp nhận quản lý vận hành;

- Dự án được khởi công ngày 19/4/2021; dự kiến hoàn thành quý I/2022;

- Dự án thuộc Dự án “Hiệu quả lưới điện truyền tải (TEP)”, tiểu dự án: “Nâng cấp hệ thống điều khiển bảo vệ các trạm biếp áp 500kV, 220kV khu vực Miền Trung”.




Ngân Hà 17/06/2021 - 10:07 (GMT+7)
